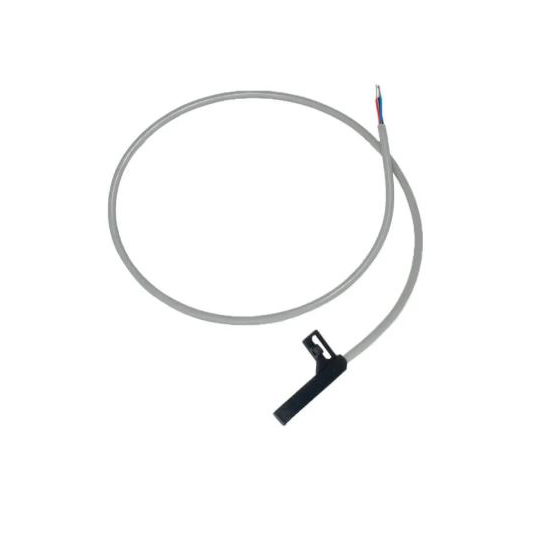

Sensor Reed Switch V1

Sensor Reed- Switch V1

Este sensor é um dispositivo que ao acoplar no hidrômetro, ele permite medir o consumo de água remotamente através da telemetria, de forma que, o imã presente no ponteiro do hidrômetro aciona o sensor sempre que completa um giro. Esse dispositivo também é conhecido como Sensor de pulsos, e tem um grande diferencial, pois através de medidores equipados com ele é possível coletar e analisar os dados em um sistema de forma mais rápida e eficiente.

O sensor só pode ser acoplado nos medidores residenciais de 1/2 e 3/4 polegadas pré-equipados. Você pode encontrar esse modelo de Hidrômetro, com relojoaria pré-equipada para medição de água por telemetria.

Características Técnicas

Compatível com Tesão até 24V

Comprimento: +/- 1,50 cm

Tipo de contato: Contato Seco (NA);

Polarização: Não polarizado;

Relação Pulsos: 1 Pulso/ Litro;

Potência (máx.): 10W;

Tensão de comutação (máx.): 200VDC;

Corrente de comutação(máx.): 0,5 A;

Corrente de transporte(máx.): 1,0 A;

Resistencia do contato(máx.): 150mOhm;

Tensão de corte (mín.): 0,5 ms;

Tempo de liberação (máx.): 0,1 ms;

Capacitância de contato: 0,3 pF;

Temperatura de operação: -40 a 125 °C.

Terminais:

(1) - Vermelho: Comum;

(2) - Preto: Saída Pulso/litro;

(3) - Azul: Corte de Cabo.

Exemplo de ligação do sensor:

Coleta de Pulso/Volume: Terminais 1 e 2

Alarme para Corte de Cabo: Terminais 1 e 3
