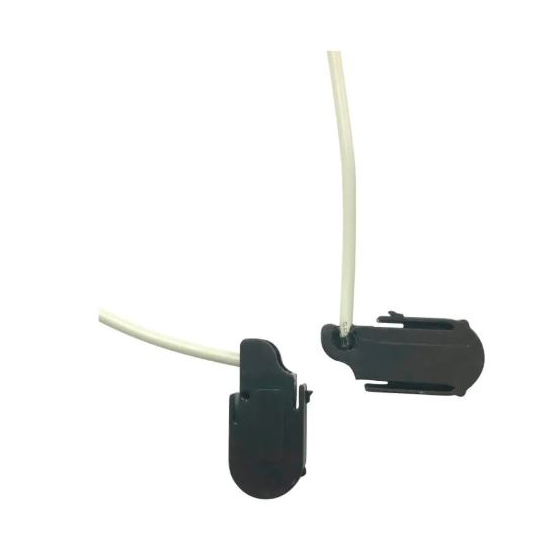

Sensor Reed-Switch V4 Colibri

Sensor Reed-Switch V4 Colibri

É um sensor para relojoaria colibri, que ao acoplar no hidrômetro, ele permite medir o consumo de água remotamente através da telemetria, de forma que, o imã presente no ponteiro do hidrômetro aciona o sensor sempre que completa um giro. Esse dispositivo também é conhecido como Sensor de pulsos, e tem um grande diferencial, pois através de medidores equipados com ele é possível coletar e analisar os dados em um sistema de forma mais rápida e eficiente e também monitora possíveis fraudes em seu medidor.

Este sensor é de contato seco e trabalha com interações magnéticas, sendo que não é polarizado, o que permite facilidade na instalação.

O sensor só pode ser acoplado nos medidores residenciais de 1/2 e 3/4 polegada pré-equipados. Você pode encontrar esse modelo de Hidrômetro, com relojoaria colibri pré-equipado para medição de água por telemetria.

Características Técnicas

Compatível com Tesão até 24V

Tipo de contato: Contato Seco (NA);

Comprimento: 60 cm

Polarizado: Não Polarizado;

Relação de Pulsos: 1 Pulso/ litro*;

Grau de proteção: IP68;

Potencia (máx): 10w;

Tensão de comutação (máx.): 200VDC;

Corrente de comutação (máx.): 0,5A;

Corrente de transporte (máx.): 1,0A ;

Resistência do contato (máx.): 150m0hm;

Tensão de corte (mín.): 0,25Kvdc;

Tempo de operação (máx.): 0,5 ms;

Tempo de liberação (máx.): 0,1 ms;

Capacitância de contato: 0,3 pf;

Temperatura de operação: -40 a 125 °C;

Terminais

(1)- Vermelho: Comum

(2)- Marrom: Saída Pulso/ litro

(3)- Verde: Saída Fraude magnética

(4)- Amarelo: Saída Corte de Cabo

Exemplo de Ligação

Coleta de Pulso/Volume: Terminais 1 e 2;

Alarme p/ Fraude Magnética: Terminais 1 e 3;

Alarme p/ Corte de Cabo: Terminais 1 e 4.
